- Cheville métallique pour la reprise de tige filetée.
- Compatible avec vis et tige filetée au pas métrique.
I.N.G. FIXATIONS, Inventeur et fabricant Français de fixations depuis 1985

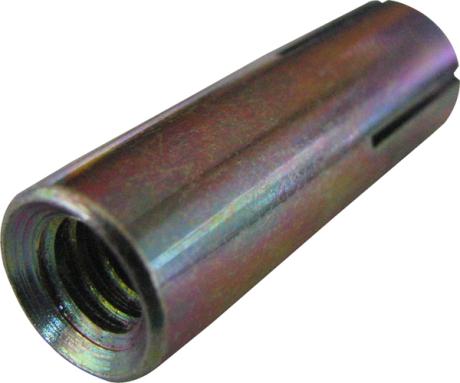

Cheville douille métallique
Cheville métallique pour reprise de tige filetée
Images
Description
Les + produits
- Profondeur d'ancrage réduite : possibilité de fixation dans un support de faible épaisseur.

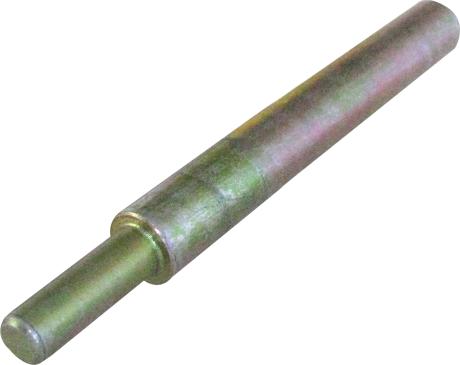

- Expansion contrôlée grâce à l'outil de pose.
- Résistante au feu.
Applications
- Fixation et reprise de tige filetée dans le béton et les matériaux pleins même de faible épaisseur.
Notre Gamme
Les informations techniques - Données de mise en oeuvre
| Longueur cheville | Longueur filetage | Diamètre de perçage | Profondeur de perçage | |
|---|---|---|---|---|
| M6 | 25 mm | 11 mm | 8 mm | 30 mm |
| M7 | 30 mm | 13 mm | 10 mm | 35 mm |
| M8 | 30 mm | 13 mm | 10 mm | 35 mm |
| M10 | 40 mm | 15 mm | 12 mm | 45 mm |
| M12 | 50 mm | 19 mm | 16 mm | 55 mm |
| M16 | 60 mm | 25 mm | 18 mm | 65 mm |
Les informations techniques - Charges indicatives moyennes (en kg)
| M6 | M7 | M8 | M10 | M12 | M16 | |
|---|---|---|---|---|---|---|
| béton | 130 | 180 | 230 | 320 | 360 | 380 |
| pierre / parpaing plein | 115 | 160 | 205 | 290 | 310 | 325 |
| Brique pleine | 115 | 160 | 205 | 290 | 310 | 325 |
Les informations techniques - Mise en oeuvre
