Goujon fileté galvanisé

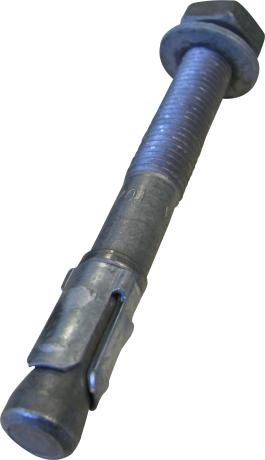

Goujon fileté en acier galvanisé à chaud

Images

Acier qualité 8,8 : hautes performances.
Bague à 3 segments en Inox : meilleure répartition de la charge.
Pose facile et rapide :
- Auto-expansion
- Ecrou et rondelle pré-monté.
- Pose au travers de la pièce à fixer.
Sur-implantation possible permettant de hautes valeurs d'ancrage.
Idéal pour les montages en série.

ETE 08-0173 option 1 pour béton fissuré et non fissuré

Conditionnement

Béton

Parpaing plein / Pierre

Notre Gamme

Les informations techniques - Données de mise en oeuvre


Goujon fileté galvanisé	dcut	L	_tfix	h₁	h_ef	SW
8 / 10 / 72	8 mm	72 mm	10 mm	60 mm	45 mm	13 mm
8 / 30 / 92	8 mm	92 mm	30 mm	60 mm	45 mm	13 mm
10 / 10 / 92	10 mm	92 mm	10 mm	75 mm	60 mm	17 mm
10 / 20 / 102	10 mm	102 mm	20 mm	75 mm	60 mm	17 mm
10 / 50 / 132	10 mm	132 mm	50 mm	75 mm	60 mm	17 mm
12 / 5 / 103	12 mm	103 mm	5 mm	90 mm	70 mm	19 mm
12 / 20 / 118	12 mm	118 mm	20 mm	90 mm	70 mm	19 mm
12 / 50 / 148	12 mm	148 mm	50 mm	90 mm	70 mm	19 mm
12 / 155 / 253	12 mm	253 mm	155 mm	90 mm	70 mm	19 mm
16 / 5 / 123	16 mm	123 mm	5 mm	110 mm	85 mm	24 mm
16 / 60 / 178	16 mm	178 mm	60 mm	110 mm	85 mm	24 mm

Goujon fileté galvanisé	M6	M8	M10	M12	M16	M20
	270	410	550	740	1150	1500

Se reporter à l'ETE
