Serru anchor

Metal expansion anchor
Our product range Technichal Informations Implementation Download the technical sheet
Images
Cheville Serru avec vis tête fraisée
Cheville Serru avec vis tête fraisée
Cheville Serru inviolable
Cheville Serru inviolable
Cheville Serru Inox avec vis tête héxagonale
Cheville Serru Inox avec vis tête héxagonale
Cheville Serru avec vis tête héxagonale
Cheville Serru avec vis tête héxagonale
Cheville Serru avec vis tête fraisée
Cheville Serru inviolable
Cheville Serru Inox avec vis tête héxagonale
Cheville Serru avec vis tête héxagonale

Description

  • Metal expansion anchor for solid materials.
  • Grade 6.8 steel or A2 stainless steel screw.
  • Tamper-proof version with special screw drive available.

Product benefits

  • Significant expansion.
  • Quick and easy to install:
    • Expansion during screwing.
    • Nut and washer pre-mounted.
  • Installation through the part to be affixed.

Uses

  • Any fixings in concrete and solid materials: railings, porticoes, steel parts etc.
Conditionnement
See all products

Materials

Concrete Concrete
Solid breeze block / Stone Solid breeze block / Stone
Solid brick Solid brick

Our range

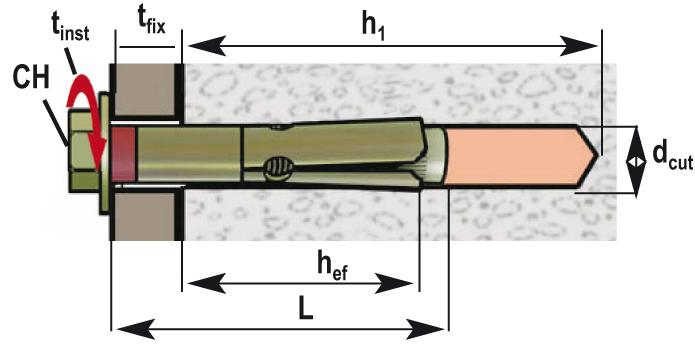

Technical information - Implementation data

  L
Anchor length		 dcut
Drilling diameter 		tfix
Thickness max.		 h1
Drilling depth		 hef
Effective anchor depth		 tinst
Tightening torque 		SW
Screw head
M6 45 mm 8 mm 5 mm 50 mm 40 mm 10 Nm 10 mm
M6 L 60 mm 8 mm 20 mm 65 mm 55 mm 10 Nm 10 mm
M8 60 mm 10 mm 5 mm 65 mm 55 mm 20 Nm 13 mm
M8 L 80 mm 10 mm 27 mm 85 mm 75 mm 20 Nm 13 mm
M10 70 mm 14 mm 5 mm 75 mm 70 mm 35 Nm 17 mm
M10 - Ø12 70 mm 12 mm 5 mm 75 mm 65 mm 35 Nm 17 mm
M10 L 100 mm 14 mm 32 mm 105 mm 95 mm 35 Nm 17 mm
M10 L - Ø12 100 mm 12 mm 32 mm 105 mm 95 mm 35 Nm 17 mm
M12 80 mm 16 mm 5 mm 85 mm 75 mm 50 Nm 19 mm
M12 L 110 mm 16 mm 15 mm 115 mm 105 mm 140 mm 24 mm
M16 110 mm 20 mm 15 mm 115 mm 105 mm 140 Nm 24 mm

Technical informations - Average indicative loads (kg)

    M6 M6L M8 M8L M10 M10 - Ø12 M10L M10L - Ø12 M12 M12L M16
Concrete TENSION 190 210 250 300 350 320 420 380 470 520 690
SHEAR 190 190 330 330 590 530 590 530 640 640 760
stone /
solid breeze block		   150 150 200 250 300 275 375 325 425 475 625
solid brick   150 150 200 250 300 275 375 325 425 475 625

Technical informations - Utilisation
